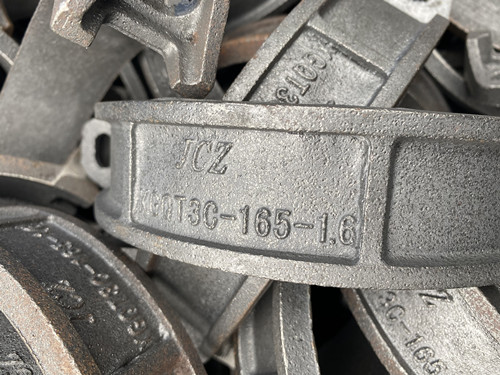

Kẹp uốn áp suất thấp

Thể loại: Khớp nối và phụ kiện có rãnh, Khớp nối

Sự miêu tả
Cuộc điều tra

Tên sản phẩm: Kẹp uốn áp suất thấp

Tham số sản phẩm

Nominal Size (mm/in)		pipe O,D (mm/in)		Working Pressure (PS/Mpa)		Max, end load (N)	Allow Linear Movement (mm)	Allow angle shift (° ) mm/M			Size	Kích thước (mm/in)
											No.-Size mm	Ø		L		H
25	1	33.7	1.327	761.75	5.25	4903	0〜2	2° – 45′		49	2-M10*45	57	2.244	96	3.779	44	1.732
32	1V₄	42.4	1.669	761.75	5.25	5809	0〜2	2°	-10‘	37.8		67	2.638	104	4.094	44	1.732
40	1V₂	48.3	1.9	761.75	5.25	7475	0-3.2	1°	-54′	33.6		72	2.835	112	4.409	44	1.732
50	2	57	2.244	761.75	5.25	10717	0-3.2	1°	-31′	28.8		83	3.268	112	4.409	45	1.772
50	2	60.3	2.375	761.75	5.25	11826	0-3.2	1°	-31′	28.8	2 – M10*55	92	3.622	130	5.118	46	1.811
65	2/	73.0	2.875	761.75	5.25	17579	0-3.2	1°	-27′	25.2		105.2	4.141	152	5.984	46	1.811
65	2V₂	76.1	3.000	761.75	5.25	19103	0-3.2	1°	-12′	19.2		108	4.252	152	5.984	48	1.890
60	3	88.9	3.500	761.75	5.25	25680	0-3.2	1°	– 02′	15.4		112	6.063	168	6.614	48	1.890
80	3	108.0	4.250	761.75	5.25	36071	0-3.2	1°	– 51′	33.3	2-M10*60	154	4.409	209	8.228	52	2.047
100	4	114.3	4.500	761.75	5.25	53057	0-3.2	1°	-36′	29.2		159	6.260	213	8.386	52	2.047
100	4	133.0	5.250	761.75	5.25	54703	0-3.2	1°	-41′	30.2		179	7.047	238	9.370	52	2.047
125	5	139.7	5.500	761.75	5.25	81074	0-3.2	1°	-19′	20.2		187	7.362	246	9.685	52	2.047
125	5	159.0	6.250	761.75	5.25	98314	0-3.2	1°	-18′	20		204	8.031	260	10.236	52	2.047
150	6	165.1	6.500	761.75	5.25	115039	0-3.2	1°	-05′	16.2	2- M10*75	213	8.386	265	10.433	52	2.047
150	6	168.3	6.625	761.75	5.25	115039	0-3.2	1°	-05′	16.2		215	8.485	272	10.709	52	2.047
150	6	193.7	7.626	761.75	5.25	133219	0-3.2	0°	-45′	13.1	2-M10*100	270	10.63	335	13.189	60	2.362
200	8	219.1	8.625	609.4	4.2	136479	0-3.2	0°	-50′	13.6		272	10.709	340	13.388	60	2.362
200	8	273.0	10.750	609.4	4.2	201455	0-3.2	0°	– 45′	13.1		328	12.913	420	16.535	64	2.520
250	10	323.9	12.750	609.4	4.2	201455	0~3.2	0°	-40′	12		380	14.961	454	17.874	64	2.520
300	12	355.6	14	609.4	4.2	291455	0-3.2	0°	– 35′	10.8		400	15.748	465	18.307	72	2.834
350	14	377.0	14.843	464.3	3.2	310709	0~4	0°	– 35′	10.8		445	17.520	480	18.898	72	2.834
350	14	406.4	16.00	464.3	3.2	351455	0~4	0°	-35′	10.8		468	18.425	545	21.456	72	2.834
400	16	426.0	16.772	464.3	3.2	398858	0~4	0°	-30′	8.7	2-M10*130	490	19.291	592	23.307	72	2.834
400	16	457.2	18	464.3	3.2	456455	0~4	0°	-30′	8.7		535	21.63	660	28.984	82	3.228
450	18	480	18.897	464.3	3.2	531455	0~4	0°	– 28′	8		555	21.85	680	23.772	82	3.228
500	20	508	20	464.3	3.2	561455	0~4	0°	– 28‘	8		593	23.346	706	27.795	82	3.228
500	20	529.0	20.827	464.3	3.2	599597	0~4	0°	– 25‘	7.3		595	23.425	706	27.795	82	3.228
600	20	609.6	24	464.3	3.2	755641	0~4	0°	-13‘	3.5		699	27.52	808	31.811	85	3.346
600	20	630	24.803	464.3	3.2	841112	0~4	0°	-10‘	2.9		699	27.52	808	31.811	85	3.346

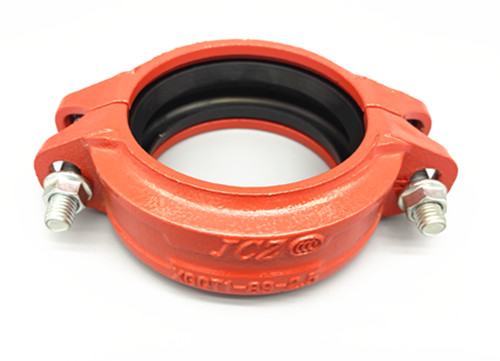

Kẹp uốn áp suất thấp

Kẹp uốn áp suất thấp
